遵义电缆桥架建筑物内电缆桥架安装程序!

2019-09-17

遵义电缆桥架建筑物内电缆桥架安装程序有哪些呢?主要是什么呢?下面小编告诉您:

1、适用范围

适用于建筑物内电缆桥架安装工程

2、引用标准

GB50303《建筑电气工程施工质量验收规范》

3、材料要求

3.1 电缆桥架的型式,规格应与设计相符,并有产品合格证书和质量证明书。

3.2 施工前应对电缆桥架进行外观检查并符合下列要求。

3.2.1   电缆桥架部件及随带附件齐全。

3.2.2   桥架及部件,附件无扭曲变形,毛刺,刃边。

3.2.3   防护层无剥落现象,防护层类别与设计要求相符。

3.3 电缆桥架应采用专业厂家生产的定型产品,保证质量。

4、主要机具

电锤、钢锯、卷尺、扳手、万用表、兆欧表等电工常用工具,高凳焊机等。

5、作业条件

配合土建结构施工埋预件预留孔洞,墙面及地面浆完成。

6、操作工艺

6.1 工艺流程:

6.2 电缆桥架运输与保护

电缆桥架在装运及现场堆置时应理顺,防止变形。

6.3 支架安装

6.3.1   支架与预埋件焊接固定时,焊缝应饱满。

6.3.2   支架与预埋件螺栓固定时,选用螺栓适配连接紧固,防松:零件齐全。

6.4 桥架线装:

6.4.1   桥架应可靠地紧固在支架上,不得有明显的扭曲或向一边倾斜。

6.4.2   桥架间连接板的尺寸应与边框高度配套,梯架边框高度为100 ㎝的须增用一块与其相配合的垂直板(取消水平压板)以增强连接强度。

6.5   除伸缩缝外,槽架延续连接处的间隙不得大于10㎜,梯架连接处的间隙不得大于12㎜。

6.5.2  在槽架,延续连接的底部须装有护板条,护板条应压紧,接头处应光滑,平直无错口现象。

6.4.5   在建筑沉降降缝处,应设置补偿装置。

6.4.6   钢制电缆桥架直线不超过 30m,应设伸缩节,铝合金电缆桥架或玻璃钢制电缆桥架长度超过 15m 应设伸缩节。

6.4.7     桥架安装完毕应按施工图标志分类,编号在分支、转弯处的直线均应作标志。

6.4.8   严禁将桥架直接点焊在金属结构上。

6.4.9   用于组合桥架延续连接及附件的紧固螺栓均应注意螺栓安装方向,螺栓头应在桥架内侧,螺帽在外侧,螺栓长度应适中,紧固后约伸出10㎜为宜。

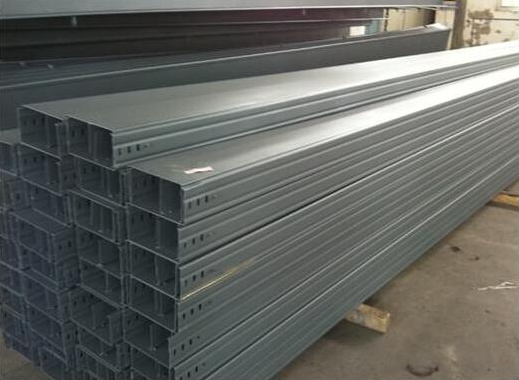

遵义电缆桥架

6.4.10      当需在水平桥架上引下保护管至设备时,须采用管座,管端伸入桥架的长度一致,管口应加保护套,在距保护管弯头 300-400㎜处,应将保护管固定,固定应牢靠。

6.4.11   标准弯头和组合弯头安装要求

a  使用标准弯头,其弯曲半径,边框高度均应符合设计要求,弯头的延续连接应接合自如,接口处不应受力,连接后不得有凸起或扭曲现象,其纵向横向中心线应相互垂直,经弯头前后的中心线应重合或相互平行,同层桥架在弯头的前后应在同一水平面上,其偏差均不得大于 5 ㎜。

b 在现场就地组合的弯头,应使用专用的转变连接板,其弯曲角度一般为 135 度,但不得小于 90 度。

6.4.12电缆竖井及垂直安装的电缆桥架,其垂直度偏差不得大于长度2‰,水平偏差不得大于2‰,对角线的偏差不得大于对角线长度的5‰。

6.5 桥架盖板安装要求

a  盖板两端无应光滑,无毛刺或卷口现象。

b   除伸缩缝外,盖板的中间连接应严密,接头处间隙不得大于2㎜,转弯处不得大于   5㎜。

c  有防磁干扰要求的桥架,全线内的盖板覆盖应保持畅通不得在转弯或立上、立下处中断。

d 盖板应卡接严密,不得虚盖或扭曲,变形现象,卡锁可靠。

6.6 全封闭式桥架的终端应配用相应断面尺寸的封堵。

6.7 电缆桥架上明接地线敷设,除符合接地装置有关规定外,还应达到下列要求:

a  接地线沿墙外侧上端敷设,可用铜带或钢带,不宜采用铝带做接地线。

b  接地线用 M6×25 ㎜镀锌螺栓固定于桥架外侧边框上,每隔1.5m 固定一次,转弯前后均应增加固定点。

c  接地线在桥架上的固定孔,可就地在现场用电钻钻孔,孔距偏差不得大于10㎜,孔的高低偏差不得大于±2㎜。

d 接地线的固定螺栓应采用园头螺栓,且园头在桥架内侧,帽在外侧。

e  桥架接地线的两端须与接地干线连接。

f 接地线过伸缩缝应留有余量(作Ω形)。

6.8  喷塑、喷漆、烤漆及刷漆的电缆桥架接地连接应符合下列要求:

a  连接板,转弯件等均运行镀锌护层件。

b 连接前,清除桥架边框上的油污,锈蚀抹以少量中性凡士林油,并作电气连接线,连接后,清除涂油,在连接处再补刷符合防护要求的油漆(包括镀锌连接板)。

c  屋间每隔 30-50m作一次电气连接。

6.9 验收:

在电缆桥架竣工后,电缆敷设前进行检查验收,不宜在电缆施工后合并检查。

7、质量检查

7.1 主控项目

7.1.1      金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合下列规定:

a  金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接;

b  非镀锌电缆桥架间连接板的两端跨接接地线,接地线a小允许截面积不小于 4 mm2。

c  镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于 2 个有防松螺帽或防松垫圈的连接固定螺栓。

7.1.2   电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

7.2 一般项目

7.2.1   电缆桥架安装应符合下列规定:

a  直线段钢制电缆桥架长度超过 30m、铝合金或玻璃钢制电缆桥架长度超过15m 设有伸缩节;电缆桥架跨越建筑物变形缝处设置补偿装置;

b 电缆桥架转弯处的弯曲半径,不小于桥架内电缆a小允许弯曲半径,电缆a

小允许弯曲半径见下表;

电缆a小允许弯曲半径

c  当设计无要求,电缆桥架水平安装的支架间距为1.5-3m,垂直安装的支架间距不大于2m。

d 桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏,螺母位于桥架外侧;当铝合金桥架与钢支架固定时,有相互间绝缘的防电化腐蚀措施。

e  电缆桥架敷设在易燃、易爆气体管道和热力管道的下方,当设计无要求时,与管道的a小净距,符合下表的规定:

与管道的a小净距( m )

f 敷设在竖井内和穿越不同防火区的桥架,按设计要求位置,有防火隔堵措施。

g 支架与预埋件焊接固定时,焊缝饱满;膨胀螺栓固定时,选用螺栓适配,连接紧固,防松零件齐全。

7.2.2   电缆的首端、末端和分支处应设标志牌。

7.2.3   桥架内电缆敷设应符合下列规定:

a  大于 45 度倾斜敷设的电缆每隔 2m处设固点;

b  电缆出入电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等做密封处理;

c  电缆敷设排列整齐,水平敷设的电缆,首尾两端、转弯两侧及每隔 5-10m 处设固定点;敷设于垂直桥架内的电缆固定间距,不大于下表的规定。
