不同的遵义电缆桥架怎样提高强度以及验收规范
遵义电缆桥架在电力运输中的地位是比较重要的,因其独特的优势受到了许多消费者的追捧,在市场的受欢迎程度要远远的高于普通的桥架,也是分很多种种类的,不同的种类怎样提高强度呢?以及有哪些验收规范呢?汇利桥架公司针对这两个问题做出了详细的解答。
不同的桥架怎样提高强度
1. 电缆桥架, 由于型材的结构强度要高于一般的平面板材,因而能够运用机拉或限制工艺,改变桥架的平面板材形状,以进步强度。例如将桥架主体结构中底板、帮边、盖板均选用瓦楞结构,或限制出类似履带的块状凹凸结构,使桥架的强度增大。同时散热面积增大,其构造便于透气和热交换,也下降了电缆桥架内敷设的能量损耗。该种结构选用低厚度板材即可满足原有承载能力要求,这将大量下降原材料的运用量。目前,这两种工艺均有厂家进行了尝试。且都有较好的适用效果。如果沿着这个方向进一步研讨,将来应该还会有愈加新型的电缆桥架的产生。
别的,关于内敷设电缆较少、电缆较轻的场所,能够选用钢网制作代替钢质板材,该种结构装备灵活,适用于各种装置情况,便于空气流通且能有效减少电磁干扰的影响。这种钢网电缆桥架极大的下降了原材料的适用,有效的控制了原材料本钱。

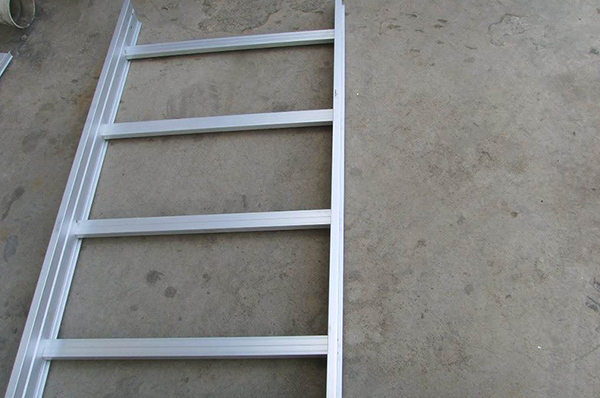

2.铝合金电缆桥架。铝合金桥架因为其本身就是采用铝合金型材制造,结构强度还是比较高的,为了进一步提高其强度,可以再桥架梯边、横档等部位采用钢质加强筋进行加固,这样就可以适当降低板材厚度等级。
3.玻璃钢电缆桥架。 玻璃钢电缆桥架因为受到自身玻璃钢材质性能的影响,承载、抗扭、抗拉能录与钢制电缆桥架相比有一定的差距,但因为其高耐腐的特点在化工等行业的云运用非常广泛,为了提高强度,可以借鉴铝合金电缆桥架的形式,将四条边设计成空心型材结构,并可以内衬钢筋,与原有结构相比,在消耗相同原材料的情况下,得到提高结构强度、提高抗扭、抗拉能力的目的。
验收规范
(1)直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制桥架长度超过15m设有伸缩节;桥架跨越建筑物变形缝处设置补偿装置
(2)设计无要求时,桥架水平安装的支架问距为1.5~3m;垂直安装的支架间距不大于2m
(3)桥架连接板螺栓固定紧同无遗漏,螺母位于桥架外侧;当铝合金桥架与钢支架同定时,有相互问绝缘的防电化腐蚀措施
(6)桥架敷设在易燃易爆气体管道和热力管道的下方,当设计无要求时.与管{首的帚小海距.符合下表的规定
(7) 架转弯处的弯曲半径,不小于桥架内电缆最小允许弯曲半径,
