遵义电缆桥架安装工艺要求

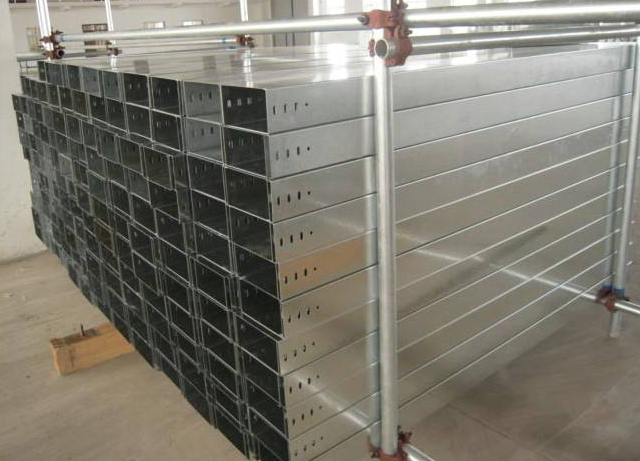

遵义桥架是一种托敷电缆的支持件，安装比较简单，维修改造也很方便，在弱电工程中，应用十分普遍。桥架由直线段（长1—4m不等）、三通、四通、弯头、支架、引下装置和连接片等组成。桥架安装主要包括放定位线、预埋铁件或膨胀螺丝、支、吊、托架安装和桥架安装、保护接地安装等工艺流程。下面与大家分享一些桥架安装施工中的一些要求。
安装前准备工作
遵义电缆桥架的型号和规格在施工图中已经确定，其敷设线路在施工图中只是示意性的，对于线路的准确长度、三通、四通等一般不作表示。这就要经过复测，确定各部分的准确长度，配件数量、支吊架的制作尺寸，经过复测后提出备料计划。
定型支架安装
定型支架由主柱和托臂两部分组成，主柱采用钢膨胀螺栓固定在梁或顶板上，托臂挂固在立柱上面。立柱由角钢加工而成，上面有成排的长方形孔，可以调整托壁的标高。托臂的长度与桥架的宽度相等。托臂选用立柱上安装。
桥架的撑要求
贵阳桥架水平敷设时，支撑间距一般为1.5--3m，垂直敷设时固定在建筑物构体上的间距宜小于2m。
金属线槽敷设时，在下列情况下设置支架或吊架：线槽接头处；间距3m；离开线槽两端口0.5m处；转弯处。
塑料线槽底固定点间距一般为1m。
沟槽和格形线槽必须沟通。
沟槽盖板可开启，并与地面齐平，盖板和插座出口处应采取防水措施。
沟槽的宽度宜小于600 mm。
引下装置安装
贵阳电缆桥架进出桥架，应通过引下装置，引下装置的作用是保护电缆，增加电缆的弯曲半径，根据电缆引下的位置选择引下装置的形式，采用现场加工，引下装置中的钢管两端口，应装设橡皮护线圈。电缆引下装置卡固在桥架上，在设有引下装置处，应增设加强支、吊架。
